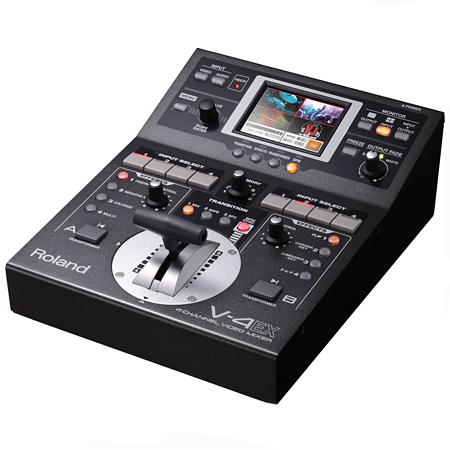

V-4EX:4-kanalni digitalni video mikser sa efektima

Video mixer sa HDMI ulazima i izlazima, USB streamingom i ugrađenim multiviewerom sa kontrolom preko dodira ekrana.

Jednostavnost i kvalitet slike i web streaming - V-4EX je poboljšana verzija legendarnih V-4 i V-8 miksera koja poseduje i HDMI ulaze i izlaze, progressive internu obradu slike, audio embedding, USB streaming i touch monitor.

Roland V-4EX unapređuje standard koji je postavio V-4 četvorokanalni video mikser u prvom redu time što poseduje HDMI ulaze i izlaze, USB streaming za web, HDCP funkcionalnost, touch multi-viewer, i audio embedding. Ove mogućnosti su dodate na ionako moćne osnove kao što su efekti i jedinstveni korisnički interfejs koji je od V-4 napravio jednog od najprodavanijih video miksera svih vremena.

Mogućnosti

• 3 ulaza (HDMI/Composite) + 1 ulaz (do 1080p HDMI/RGB/Component/Composite)
• PGM izlaz (do 1080p HDMI + RGB/Component + Composite) + PVW izlaz (PVW/Multiviewer)
• 480p/576p Progressive interna obrada slike
• Ugrađeni multiviewer sa kontrolom na dodir
• Ugrađeni frame synchronizeri na svim ulazima
• Scaleri na CH 4 i Output izlazu
• 259 Tranzicija i 148 Efekata
• HDCP kompatibilan
• Audio Embedding
• Audio Mixer & Delay -do 4 frejma
• USB Streaming izlaz za streaming na web

Video mixer sa HDMI ulazima i izlazima, USB streamingom i ugrađenim multiviewerom sa kontrolom preko dodira ekrana.

Univerzalnost Roland V-4EX i jedinstvene mogućnosti koje poseduje omogućuju mu primenu na raznim mestima, klubovima, koncertima, priredbama, sastancima, prezentacijama, venčanjima, obrazovanju i sportskim centrima, kao i sportskim događajima. V-4EX je kompaktan mikser i pogodan je za korišćenje na terenu, isto koliko i u studijskom okruženju.

Osim mnoštva video efekata, možete koristiti kontrole za podešavanje istih na svakom busu i master output.   Osim miksa videa poseduje audio embeding (spojeni audio sa video signalom), preview monitor i USB izlaz za streaming za web.   Prva 3 ulaza su kompozitni (BNC) ili HDMI a četvrti ulaz prima HDMI, RGB/komponentni ili S-video. Izlaz je skalirani HDMI, RGB/component ili SD kompozitni sa dodatnim HDMI izlazom za eksterni preview monitor. Roland V-4EX poseduje stereo RCA audio ulaz (činčevi) koji omogućuje da se spoji audio za HDMI izlaz i USB streaming. Izuzetno je jednostavno povezati ga na kompjuter pošto se prepoznaje kao USB Video/Audio uređaj. Moguće je i snimiti izlaz pomoću Rolandovog besplatnog Video Capture for Windows programa ili na Macintoshu pomoću Quicktime programa.

Namenjen za miks uživo i streaming za web, Roland V-4EX poseduje audio embedding pa i audio mikser sa maksimumom od 4 frejma delaya kako bi se sinhronizovao zvuk sa slikom. Podržava i HDCP video pa se može miksati i zaštićeni materijal kao što su npr slike sa video konzola i Blu-ray playera. Prva 3 HDMI ulaza prihvataju video rezolucije do 480p/576p dok četvrti HDMI ulaz prihvata do 1080p i RGB do WUXGA (1920x1200). Iako je interna obrada signala SD, izlaz se može skalirati na rezolucije do 1080p ili čak 1920x1200.

---

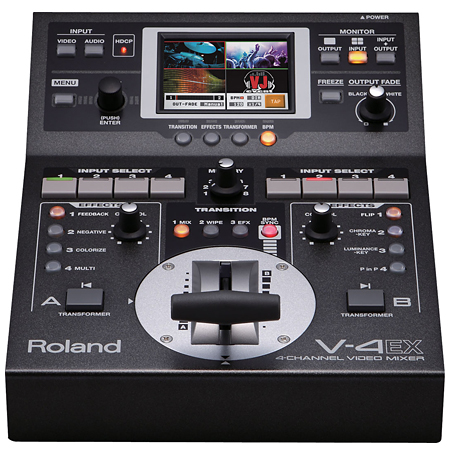

Gornji panel

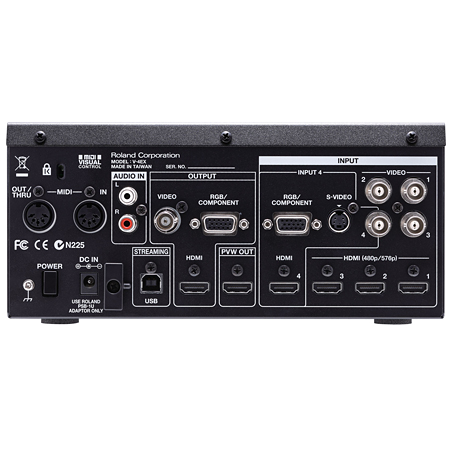

Zadnji Panel

Primer korišćenja

Video Block Diagram

Audio Block Diagram

Dimenzije

Procesiranje

Obrada video signala

4:2:2 (Y/Pb/Pr), 8 bits (Interna obrada: 480/59.94p u NTSC, 576/50p u PAL sistemu)

Procesiranje zvuka

Sampling Rate : 24 bits/48 kHz, 2 ch

Ulazni formati

HDMI Video (INPUT 1 -- 3)

480/59.94p u NTSC, 576/50p u PAL sistemu)

HDMI i komponentni Video (INPUT 4)

480/59.94i, 480/59.94p, 720/59.94p, 1080/59.94i, 1080/59.94p (u NTSC), 576/50i, 576/50p, 720/50p, 1080/50i, 1080/50p (u PAL)

HDMI Audio (INPUT 1 -- 4)

Linear PCM, 24 bits/48 kHz, 2 ch

RGB (INPUT 4)

640 x 480/60Hz, 800 x 600/60Hz, 1024 x 768/60Hz, 1280 x 768/60Hz, 1280 x 1024/60Hz, 1366 x 768/60Hz, 1400 x 1050/60Hz, 1600 x 1200/60Hz, 1920 x 1200/60Hz

* Osvežavanje je maksimalno za svaku rezoluciju
Koristi VESA DMT Version 1.0 Revision 11 standard
* 1920 x 1200/60Hz : Smanjeno treperenje

Kompozitni Video (INPUT 1 -- 4)

NTSC, PAL

S-Video (INPUT 4)

NTSC, PAL

Izlazni formati

HDMI i RGB/komponentni Video (OUTPUT)

480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
640 x 480, 800 x 600, 1024 x 768, 1280 x 768, 1280 x 1024, 1366 x 768, 1400 x 1050, 1600 x 1200, 1920 x 1200

* Izlazni format za HDMI i RGB/Component je uvek isti

Kad je izabran interlejsovan format, na RGB/COMPONENT konektor izlazi komponentni signal.
Kad je izabran ne-interlejsovan format, na RGB/COMPONENT konektor izlazi RGB signal.

* Osežavanje ekrana RGB formata je 60 Hz kad se izabere NTSC, 75 Hz u PAL formatu (osim 1600 x 1200 i 1920 x 1200. Njihovo je 75 Hz kad je u PAL formatu.)
* RGB formati : Koristi VESA DMT Version 1.0 Revision 11 standard
* 1920 x 1200/60Hz : Smanjeno treperenje

HDMI Audio (OUTPUT)

Linear PCM, 24 bits/48 kHz, 2 ch

Composite Video

NTSC, PAL

Preview Video (PVW OUT)

480/59.94p u NTSC, 576/50p u PAL sistemu

Preview Audio (PVW OUT)

Linear PCM, 24 bits/48 kHz, 2 ch

USB Video

720 x 480 u NTSC, 720 x 576 u PAL, Motion JPEG format

USB AUDIO

Linear PCM, 16 bits/48 kHz, 2 ch

Ulazni konektori :

Video

HDMI : Type A (19 pinski) x 4 (INPUT 1 -- 4)
RGB/Component : HD DB-15 type x 1(INPUT 4)
Composite : BNC x 4 (INPUT 1 -- 4)
S-Video : 4-pinski mini DIN x 1 (INPUT 4)

Audio

RCA x 1par (AUDIO IN) činčevi

Izlazni konektori

Ukupni izlaz

HDMI : Type A (19 pinski) x 1 (OUTPUT)
RGB/Component : HD DB-15 type x 1 (OUTPUT)
Composite : BNC x 1 (OUTPUT)

Preview izlaz

HDMI : Type A (19 pinski) x 1 (OUTPUT)

Ostali konektori

MIDI: 2 x 5- pinski DIN (IN, OUT/THRU)
USB: B type tipa x 1 ( za streaming i kontrolu for streaming and remote control )

Nivo signala i impedansa

RGB/Component

Nivo signala 1.0 Vp-p (luma), 0.7 Vp-p (chroma)
Impedansa : 75 ohma

Kompozitni

Nivo signala 1.0 Vp-p
Impedansa : 75 ohma

S-Video

Nivo signala 1.0 Vp-p
Impedansa : 75 ohma

Analogni Audio

Nominalni ulazni nivo - 10 dBu
Maximalni nivo ulaznog signala: + 8 dBu
Impedansa 15 k ohma

Ostalo:

Ekran

Grafički kolor LCD 320 x 240 piksela (osetljiv na dodir)

Video efekti:

Tranzicije Mix, Cut, Wipe (259 vrsta)
Kompozicija i filteri : Slika u slici, Luma Key, Chroma Key, Strobe, Negative, Colorize, Feedback, Emboss, Multi, Mirror etc. (148 vrsta)
Ostalo: Output Fade, Output Freeze

Napajanje

Ispravljač

Potrošnja struje 2,0 A

Dodaci

Ispravljač, napojni kabl, RCA - BNC prelazi x 2, uputstvo za upotrebu

Dimenzije i težina

Širina (Š) 225 mm
Dubina (D) 296 mm
Visina (V) 105 mm
Težina 2.6 kg

*U interesu poboljšanja proizvoda sve specifikacije i prikazi se mogu izmeniti bez prethodne najave.
